Сервопривод Berger Lahr STD4,5 B0.36/6 - 4NL

Запчасти для горелок

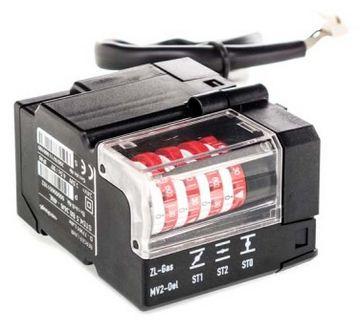

Сервопривод Berger Lahr STD4,5 B0.36/6 - 4NL применяется в отопительной технике и может быть использован для следующих устройств: дизельных и газовых горелочных устройств малой и средней мощности, для управления воздушными клапанами в двухступенчатом режиме или режиме модуляции. Вал двигателя сервомотора Berger Lahr STD4,5 B0.36/6 - 4NL вращается против часовой стрелке (L). Кулачки привода STD4,5 B0.36/6 - 4NL можно регулировать вручную, для этого не требуется специального инструмента, эту операцию легко проводить с помощью обычной отвертки, что делает регулировку сервопривода совершенно простой. Внутренние механизмы сервопривода Schneider Electric STD4,5 B0.36/6 - 4NL смазаны в процессе сборки на заводе, и на рабочем месте не требуется их дополнительного технического обслуживания. Серводвигатель Berger STD4,5 B0.36/6 - 4NL воздушной заслонки имеет регулируемые переключающиеся кулачки применяемые для установки положения воздушной заслонки и переключения магнитоуправляемых вентилей. При отключении горелочного устройства воздушная заслонка с помощью сервопривода STD4,5 B0.36/6 - 4NL переводиться в закрытое положение, что позволяет уменьшить потери на охлаждение. Конструкция привода Schneider Electric (Berger Lahr) STD4,5 B0.36/6 - 4NL довольно проста: под защитным кожухом сервомотора находятся переключающие кулачки, рядом с каждым кулачком расположено кольцо со шкалой, по которой можно определить установленный угол воздушной заслонки. Переключающие кулачки сервопривода Berger Lahr STD4,5 B0.36/6 - 4NL для 1-ой и 2-ой ступени предварительно настроены на заводе. Настройка кулачков производится с помощью винтов установленных на кольцах.

Схематическое изображение сервопривода Berger Lahr STD4,5 B0.36/6 - 4NL

Переключающие кулачки на сервоприводе Berger Lahr STD4,5 B0.36/6 - 4NL выполняют следующие функции:
ST 0 - воздушная заслонка закрыта (0°). Настройку ST 0 нельзя изменять!
ST 1 - положение воздушной заслонки для 1-ой ступени
ST 2 - положение воздушной заслонки для 2-ой ступени
MV / ZL  - магнитоуправляемый клапан для 2-ой ступени
